针对电采暖系统中普遍存在的“设计负荷功率超过一般温控器负荷能力”的问题，厦门德力信智能科技有限公司推出了德力信KZQ电采暖功率扩展器。

　　概述

　　通常在电采暖系统设计中，存在电暖器的设计负荷功率超过一般温控器负荷能力，又需要一个温控器完成控制。因此，当温控器带负载能力不足时，德力信KZQ30AP型功率扩展模块主要用于扩展温控器带载负荷。(每个KZQ 30AP型输出模块可带阻性负载：3000W)。

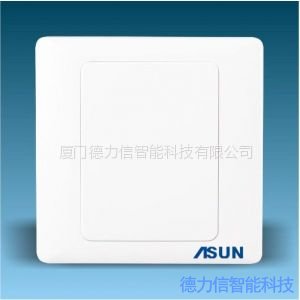

图1：安装效果图

　　接线方法

　　温控器的输出端口“火”、“零”，分别引出0.75m2以上的电线，接入KZQ30AP的控制端“K”、“Z”端子上。KZQ30AP的“火”线端接于进线火线端(即220V的火线上)，KZQ30AP的“零”线端接于进线零线端(即220V的零线上)。KZQ30AP的负载端则直接接于电暖设备。

　　当需要多个输出模块同时使用时，可将负载模块的负载端直接接入下一级输出模块的控制“K”、“Z”端子上形成串联或并联式组合控制。

　　控制方式

　　每一级KZQ30AP输出模块的负载，启动与停止将与温控器的负载同时动作。

　　安装方式

　　本负载模块安装于安装86盒内，安装前先安照接线图将线接好，然后取下面壳装饰罩扣在面壳上完成安装。

　　安装介绍

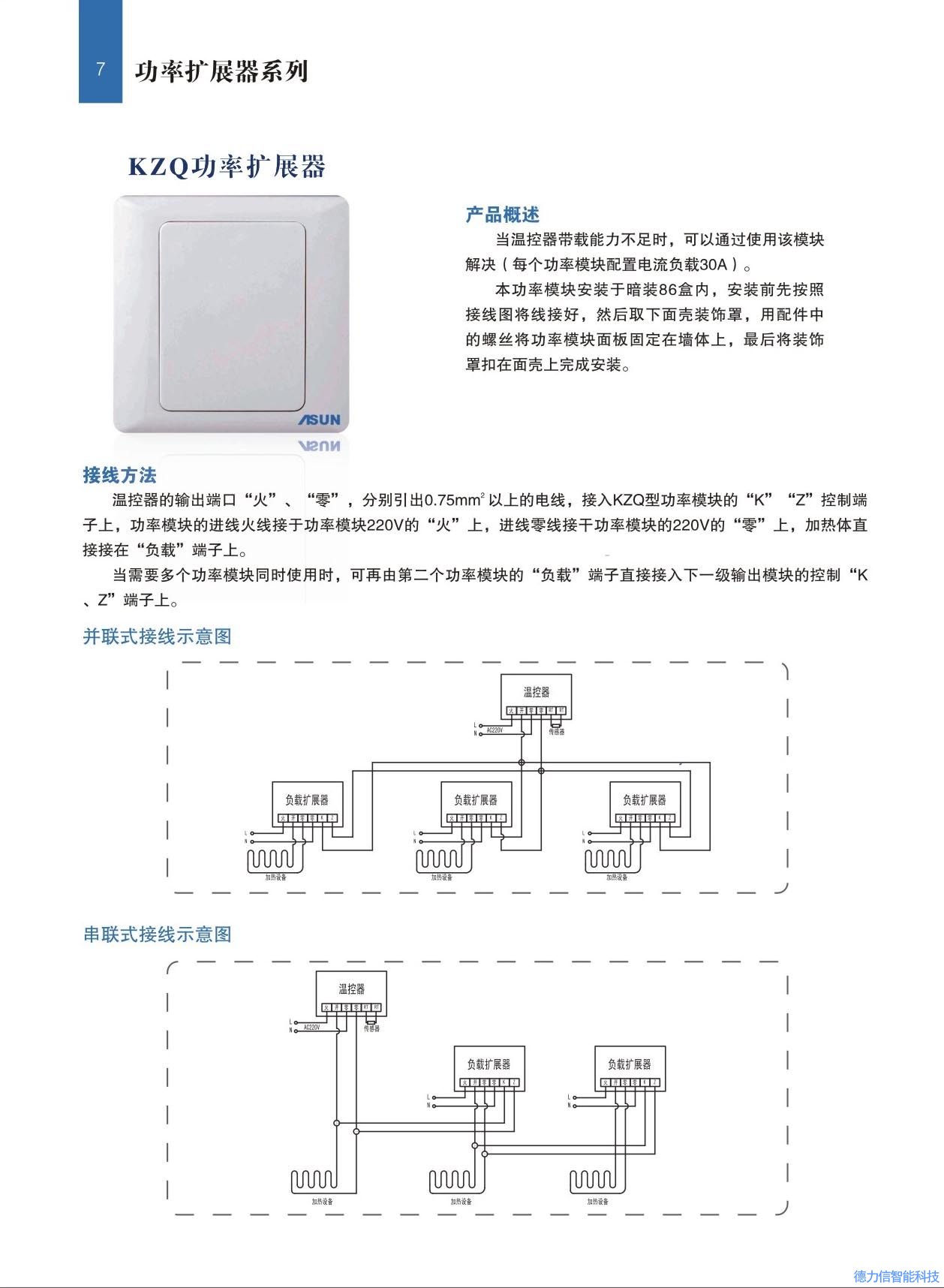

接线示例图

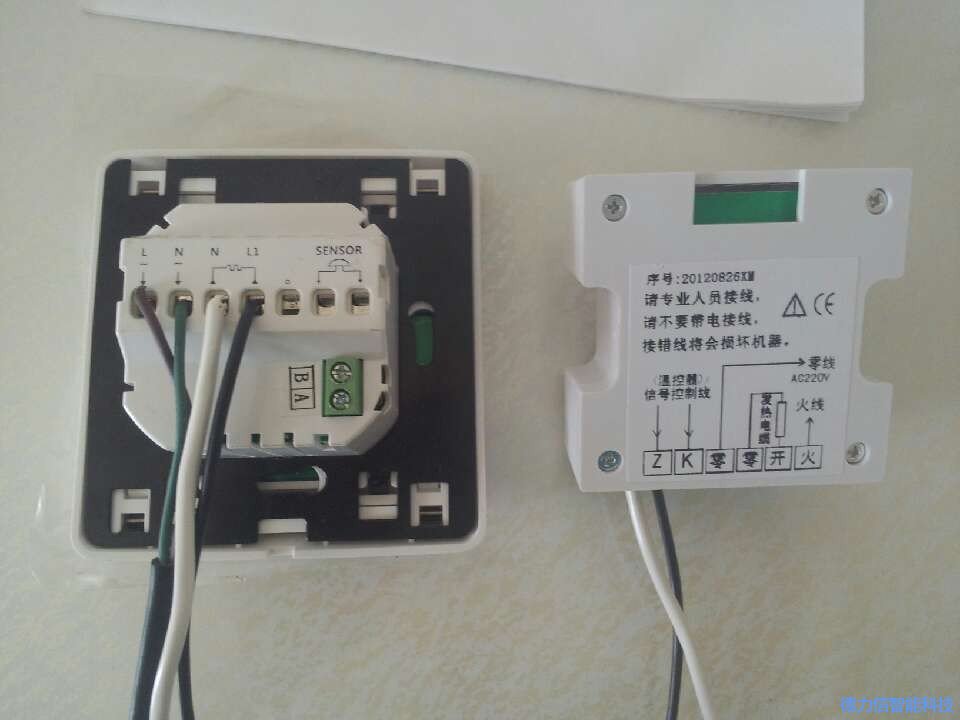

　　安装实例效果
